| 使用場所及使用要求 | 環境溫度：最高溫度+40℃、最低溫度-15℃、日平均值不大于+35℃； 環境濕度：日平均相對濕度不大于95%，月平均相對濕度不大于90%，溫度聚降時，可能凝露； 海拔高度：不高于1000m 地震烈度：不超過8度 安裝場所：沒有火災、爆炸危險，沒有嚴重污穢、化學腐蝕及劇烈振動的場所； 對特殊工作條件，由制造廠與用戶協商并按標準進行修正。 |
||||||||||||||||||||||||||||||||||||||||||||||||
| 型號、規格系列及其說明 |
XGN(SGM-GK66)-12/□-□型箱型固定式戶內交流金屬封閉開關設備 X —箱型 G—固定式 N—戶內 SGM-GK—企業代號 66—設計序號 12—額定電壓(kV) □—額定電流(A) □—額定短路開斷電流(kA) |
||||||||||||||||||||||||||||||||||||||||||||||||
| 主要技術參數 |
|
||||||||||||||||||||||||||||||||||||||||||||||||
| 主要技術特點 | 1、柜體結構采用敷鋁鋅鋼板經多重折彎組裝而成，精度高、重量輕、機械強度高、抗腐蝕及氧化心梗強； 7、二次線敷設于尺寸寬裕的線槽內，工藝美觀，便于接線； 8、電纜室有充裕的空間，可聯接多根電纜，同時可以觀察到電纜室安裝情況； 9、快速合分的接地開關具備短路關合能力，用于主回路接地； 10、可與各種功能單元柜直接并柜無需增加轉接柜。 |
||||||||||||||||||||||||||||||||||||||||||||||||
| 采購須知（注：即簡要說明采購時，需方須提供的基礎數據） | 1、主回路方案及單線系統圖、排列圖及平面布置圖； 2、二次原理及接線圖、端子排列圖（若無端子排列圖按制造廠端子排編排）； 3、開關柜電器元件的型號、規格及數量； 4、電氣設備匯總表； 5、母線橋結構形式及尺寸等要求； 6、特殊環境條件的要求； 7、附件及備品備件的種類和數量。 |
||||||||||||||||||||||||||||||||||||||||||||||||

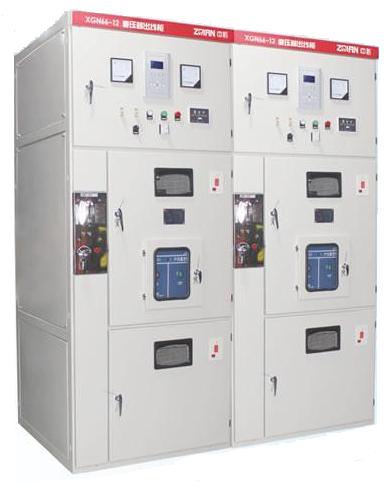

| 產品圖例 |  |
||||||||||||||||||||||||||||||||||||||||||||||||
XGN66開關柜本體及并柜結構圖 |
